INSTRUCCIONES: Haz
los ejercicios numéricos de este examen por separado y en el espacio en
blanco de cada uno anota solamente los resultados obtenidos.
|
|

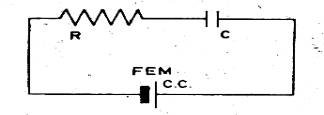

1.- En el siguiente
circuito ¿circulará corriente?
|
|
|
|
|
|
2.- ¿Cuál es la relación
existente entre la tensión de un capacitor cargado y la de la batería de
carga?
|
|
|
|
3.- ¿Cuando cesará el
flujo de corriente de una batería a un capacitor?
|
|
|
|
4.- ¿Qué nombre se da a
la oposición que ofrece un capacitor al flujo de una corriente y en qué
unidad se mide?
|
|
|
|
5.- ¿De qué manera
afecta a la reactancia de un capacitor el cambio de frecuencia?
¿De qué manera será afectada la reactancia de un capacitor, al
aumentar su capacidad, cuando se mantiene la frecuencia constante?
|
|
|
| 6.-
Plantéese la Ley de Ohm para un circuito puramente capacitivo en
corriente alterna. |
|
|
|
7.- ¿Qué efecto tiene un
capacitor sobre la relación de fase de la corriente y de la tensión en
un circuito de C. A.? ¿Cuál
es el máximo ángulo de desfasaje?
|
|
|
| 8.-
¿Qué es reactancia inductiva y en qué unidades se mide? |
|
|
|
9.- ¿Cómo se calcula la
reactancia inductiva? Factores
que intervienen y sus unidades.
|
|
|
|
10.- ¿Qué métodos se
emplean para calcular la impedancia de un circuito que tenga resistencia,
reactancia inductiva y capacitiva?
|
|
|
| 11.-
¿Qué significa triángulo vectorial? |
|
|
|
12.- Cuál será la
intensidad de corriente que circulará a través de una bobina de 0.2
henrios de inductancia y resistencia despreciable, unida a una fuente de
C. A. de 220 V y 50 Hz?
|
|
|
|
13.- En el triángulo de
impedancias (circuito serie) el vector resultante es, a escala,
representativo de la impedancia del circuito. Pero ¿qué representa el
vector horizontal?
|
|
|
|
14.- ¿Con qué magnitudes debe operarse para la resolución gráfica
de los circuitos paralelos de corriente alterna?
|
|
|
|
15.- Un circuito serie está compuesto de una resistencia R = 50 ohms y
de una reactancia capacitiva XC = 25 ohms. ¿Cuál es el valor
numérico de la impedancia?
|
|
|
|
16..- Un circuito serie unido a un generador de 300 V consta de un
resistor, una bobina y un condensador. La resistencia es de 6 ohms y las
respectivas reactancias son XL = 8 ohms y Xc = 16
ohms. ¿Cuál será la caída de tensión entre los extremos del
condensador?
|
|
|
|
|
|
